Kısacası:Açık24 Eylül 2026, özel-yapılıWTS0820 mobil tamburlu ekranZhengzhou atölyemizden ayrıldıkFransa. Bu, yeni bir boya katmanına sahip bir toprak eleme makinesi değildir -, iki-aşamalı bir ayırma sistemidir.fıstık kabukları ve fıstık çekirdekleri: BİR800×2000 mm eleme tamburuMalzemeyi boyutlandırır veentegre savurma fanıdaha sonra çekirdekleri kabuklardan yoğunluğa göre ayırır. Şuna kadar derecelendirildi:20 m³/h, tamamen çekilebilir, toplam makine ağırlığı1.100 kilo.
Tarama projelerinin çoğu parçacık boyutuyla ilgilidir: toprak, kum, kompost, agrega. Bu değildi. Müşterimizin hammaddesibütün ve kırık fıstık çekirdekleriyle karıştırılmış fıstık kabuklarıbombardıman sürecinin hemen dışındaydı ve hedefin söylenmesi basit ama başarılması zordu -fıstıkları kabuklarından temiz bir şekilde, mümkün olduğunca az iç kırılmayla çıkarın. Bir tambur ekranı tek başına bunu yapamaz. Bu WTS0820'nin ikinci bir ayırma ilkesi etrafında yeniden tasarlanmasının nedeni budur:hava.
Sevkiyattan önce fıstık kabuğunun ayrılması için harmanlama fanlı özel WTS0820 mobil tamburlu elek
Yer fıstığı kabukları neden elenmesi en zor malzemelerden biridir?
Yer fıstığı çekirdekleri ve yer fıstığı kabukları, soyulma sonrasında boyut olarak birbirine yakındır ve bu tek gerçek, olağan eleme mantığını bozar. Tamburlu bir elek, malzemeyi açıklığa göre ayırır: delikten daha küçük olan her şey içeri girer, daha büyük olan ise boşaltma ucuna gider. İki ürününüz bir arada durduğundaAynıboyut bandında, ekran onları birbirinden ayıramaz - çekirdek ve kabuk parçaları aynı açıklıklardan geçer ve her iki taraftan karışık olarak çıkar.
Üç maddi davranış daha uygulamada durumu daha da kötüleştiriyor:
- Kabuklar hafif ve hacimlidir.Yer fıstığı kabukları, hasat edilen ağırlığın kabaca dörtte biri ila üçte biri arasındadır ve hacimlerine göre neredeyse hiçbir ağırlığa sahip değildir, bu nedenle, dönen bir tamburdaki mineral beslemesinden çok farklı davranırlar -, yerleşmek yerine yüzerler, takla atarlar ve sürüklenirler.
- Kabuklar lifli ve pul puldur.Yuvarlatılmış kum veya çakıldan farklı olarak kabuk parçaları düz, kancalı ve birbirine kenetlenmiştir. Tambur onlar için yapılandırılmamışsa, elek açıklıklarının üzerinden köprü kurar, ağı kör eder ve birkaç dakika içinde açık alanı azaltırlar.
- Çekirdekler kırılgandır.Zor eleme için olağan "tedavi" - daha fazla tambur hızı, daha fazla kaldırma, daha fazla çalkalama - fıstık çekirdeklerini çatlatır ve böler. Agresif tarama, ikinci ve daha pahalı bir sorun yaratarak kabuk sorununu çözer.
Mevsimsel nem, kuru koşullarda toz ve müşterinin makineyi depolar ile saha kenarındaki sahalar arasında taşıması gerektiği gerçeğini de eklediğinizde, brifingin neden standart bir katalog modeliyle yanıtlanamadığı açıkça ortaya çıkıyor.
WTS0820 tamburlu elek ağını ve hava akışını yapılandırmak için kullanılan fıstık çekirdekleri ve fıstık kabukları besleme örneği
Mühendislik cevabı: boyut için ekran, yoğunluk için ayırma
Bu müşteri için tasarladığımız çözüm şu şekilde ayrılıyor:tek geçişte, tek makinede iki aşama.
Aşama 1 - Tambur taraması: beslemeyi temizleyin ve parçacık penceresini ayarlayın
- Malzeme içinden girermenteşeli besleme hunisiKatlanır tasarımı yükleme açıklığını genişleterek küçük bir yükleyicinin makineyi hızlı bir şekilde besleyebilmesini sağlar. İçinde800 mm çap × 2000 mm uzunluğunda tamburSpiral bıçaklar, malzemeyi 5 m² eleme yüzeyi boyunca kaldırır ve iletir. Bu aşama aynı anda üç işi gerçekleştirir: ince tozun ve kırık kabuk tozunun erkenden düşmesine izin verir, taşları, sap parçalarını ve harmanlanmamış baklaları büyük boyutlu boşaltmaya taşır ve ikinci aşamaya makul ölçüde tekdüze bir çekirdek-ve-kabuk karışımı sunar.
Aşama 2 - Savurma yelpazesi: boyuta göre değil, yoğunluğa göre ayırın
- Projenin çalışmasını sağlayan kısım burasıdır. Tamburun ardından malzeme birAyarlanabilir bir fanla beslenen harmanlama odası. Hava ikinci ayırma prensibidir: kontrollü bir hava akımıhafif, düz, yüksek-sürüklemeli kabuk parçalarıve onları kabuk tahliyesine taşırken,daha yoğun, daha yuvarlak fıstık çekirdekleriHava sütunundan çekirdek kanalına düşmek için yeterli momentumu koruyun.
- "Taşınma" ile "damlama" arasındaki kesme noktası müşterinin özel çeşidine, nem seviyesine ve kırık-kabuk oranına bağlı olduğundan, fan birayarlanabilir hava damperi. Operatör, makineyi her sezon-yeniden tasarlamak yerine tek bir ayar yapar. Bu kasıtlı bir tasarım tercihidir: Doğal bir ürünün değişkenliğini çelik yapıdan çıkarıp müşterinin kendi başına yapabileceği bir ayarlamaya taşır.
WTS0820'de yer fıstığı kabuğu ayırma akışı: tamburdaki boyut, harmanlama odasındaki yoğunluk.
Gereksinim iletişimi: "fıstık kabukları" nasıl başarılı bir tasarıma dönüştü?
Özel eleme projeleri atölyede nadiren başarısız olur - brifingde başarısız olurlar. Herhangi bir çelik kesilmeden önce müşteriyle birlikte tek tek sorularla malzeme üzerinde çalıştık ve her cevap çizimi değiştirdi. Bu o rekor.
| İletişim noktası | Giriş / spesifikasyon | Tasarımda ne değişti? |
|---|---|---|
| Hedef malzeme | Doğrulanmış Yer Fıstığı kabuklarının, soyma işleminden hemen sonra bütün ve kırık fıstık çekirdekleriyle karıştırılması | Bu bir mineral veya kompost yemi değildir. Çekirdekler ve kabuklaraynı boyutta bantyani tek boyut-tabanlı bir ayırma bunları bölemez - ikinci bir ayırma ilkesinin geliştirilmesi gerekiyordu. |
| Ayırma hedefi | Onaylanmış Fıstıklar kabuklardan ayrılmış - iki temiz akış, bir karışık yığın değil | Çıkış, ilk taslaktan itibaren iki akış olarak tasarlandı: bir çekirdek boşaltma kanalı ve ayrıca hava odasında ayrı bir kabuk çıkışı. |
| Kabul edilen teknik rota | Onaylandı Mobil eleme makinesine fanlı bir savurma yapısı ekleyin | Birayarlanabilir-hava savurma odasıboyuta göre ayırma yerine tambur - yoğunluğa göre ayırmadan sonra tasarlandı. |
| Makine platformu | Onaylandı Mobil WTS0820 | Tüm özel işler mobil WTS0820 şasisi üzerinde tasarlandı: çekilebilir şasi, çekiş cihazı, döner tekerlekler ve menteşeli besleme hunisi, toplam makine ağırlığı maksimum. 1100 kg'da tutuldu. |
| Malzeme davranışı | Mühendislik değerlendirmesi Kabuklar hafif, hacimli, liflidir ve kolayca havalanabilir; çekirdekler yoğun ve kırılgandır | Savurma,{0}daha yüksek hız veya titreşimli eleme yerine seçildi ve tambur şu şekilde belirtildi:alçak-kaldırmalı spiral kanatlarçekirdek kırılmasını sınırlamak için. |
| Saatlik verim | Standart spesifikasyon WTS0820, 5 m²'lik bir eleme yüzeyinde 20 m³/saat'e kadar derecelendirilmiştir | Daha yüksek bir verim gerekiyorsa, aynı iki-aşamalı konsept WTS1022 / WTS1230 / WTS1550'ye ölçeklenir. |
| Saha güç kaynağı | Standart özellikler Toplam tambur tahrik gücü 2,2 kW | Küçük bir jeneratör veya sıradan bir saha kaynağı yeterlidir - sahada ağır elektrik işleri yapılmaz. |
| Toz kontrolü | Standart özellikler Kuru kabuk kullanımı ince toz üretir | Hava-ayırma odası, çıkışın üzerinde bir toz başlığı ile kapatılmıştır, böylece ince kabuk tozu bahçeye yayılmak yerine yakalanabilir. |
İletişim nasıl yürütüldü
- Müşteri özeti- malzeme: bütün ve kırık çekirdekli fıstık kabukları; amaç: fıstıkları kabuklarından ayırmak.
- Malzeme incelemesi- bombardıman çıkışı, kabuk fraksiyonu, çekirdek boyutu bandı ve çekirdek kırılganlığı açısından değerlendirildi.
- Önerilen çözüm- davul gösterimi tek başına yetersiz değerlendirildi; masaya bir harmanlama sahnesi konuldu.
- Tasarım onaylandıMobil WTS0820'ye entegre edilmiş fanlı - harmanlama yapısı.
- Derleyin ve test edin- ağ açıklığı ve hava-damper ayarları fabrika test çalıştırması sırasında ayarlandı ve doğrulandı.
- Sevk etmekFransa'ya - konteyner yükleme ve sevkiyat.
Özel mühendislikte öne çıkanlar
| Yapılandırma modülü | Özel çözüm | Operasyonel fayda |
|---|---|---|
| Davul tarama aşaması | 5 m² eleme yüzeyli 800 × 2000 mm tambur; Bu müşterinin fıstık/kabuk boyutu ayrımı için seçilen ağ açıklığı | Hava ayrılmadan önce tozu, ince taneleri ve büyük boyutu giderir ve harmanlama aşamasına tekdüze bir çekirdek-ve-kabuk karışımı sunar. |
| Savurma fanı düzeneği | Ayarlanabilir hava damperli, kapalı bir hava-ayırma odasını besleyen entegre fan | Boyut perdelemenin tek başına - mümkün olmadığı durumlarda yoğunluğa göre ayırma yapılır; kesme noktası çeşitliliğe, neme ve kırık-kabuk oranına göre ayarlanır. |
| Spiral iç tambur | Düşük-kaldırmalı spiral bıçaklar, malzemeyi tambur boyunca sabit bir şekilde taşır | Yüksek-karıştırma veya titreşimli elemeyle karşılaştırıldığında çekirdek kırılmasını azaltır. |
| Çift deşarj | Çekirdek boşaltma oluğu + toz başlıklı ayrı kabuk çıkışı | Yeniden işleme veya ikincil sıralamaya gerek kalmadan, tek geçişte iki temiz ürün akışı-. |
| Menteşeli besleme hunisi | Yükleme açıklığını genişleten katlanır hazne | Taşıma için kompakt kalırken, küçük bir yükleyiciyle daha hızlı besleme. |
| Mobil şasi | Çekilebilir bir çerçeve üzerinde çekiş cihazı ve döner tekerlekler | Bir çekici ve bir operatör - makine tarla kenarında, bahçede veya depoda çalışır. |
| Tahrik sistemi | Taşıyıcı makaraları tahrik eden redüktörlü 2,2 kW motor | Düşük güç tüketimi, az sayıda aşınan parça, kolay yerel bakım. |
WTS0820 fıstık kabuğu ayırma makinesinde ayarlanabilir harmanlama fanı ve hava ayırma odası
Bu proje için yapılandırılan WTS0820 spesifikasyonları
| Parametre | WTS0820 |
|---|---|
| Tambur çapı | 800mm |
| Trommel uzunluğu | 2000 mm |
| Tarama yüzeyi | 5 m² |
| Kapasite | 20 m³/saat'e kadar |
| Toplam güç | 2,2 kW |
| Ağırlık | maksimum. 1,100 kg |
| Hareketlilik | Mobil - çekiş cihazı ve döner tekerlekler |
| Tarama ortamı | Özelleştirilebilir örgü açıklığı; fıstık çekirdeği/kabuk bölünmesi için son diyafram seti |
| Hava ayırma | Bu proje için ayarlanabilir damperli savurma fanı - özel eklenti |
| Seçenekler | Stoklama için yan konveyör |
Referans için standart WTS serisi kapasiteleri: WTS1022 (1000 × 2200 mm, 8,2 kW), WTS1230 (1200 × 3000 mm, 10,6 kW), WTS1550 (1500 × 5000 mm, 20 kW). Tüm ayrıntılar WTS0820 mobil tamburlu ekran sayfasında.
WTS0820'de fıstık kabuğu taraması için yapılandırılmış trommel tambur ağı ve spiral bıçaklar
İki çıktı akışının gerçekte değeri nedir?
Ayırma değerin yalnızca yarısıdır. Bu makineden çıkan şey "işlenmiş atık" değildir - müşterinin satabileceği veya kullanabileceği iki üründür.
- Yer fıstığı çekirdeklerini temizleyin- düşük-kırılma, kabuk-serbest fıstık, sınıfına bağlı olarak kavurma ve atıştırmalık üretimi, yağ presleme, tohum seçimi, fıstık ezmesi veya şekerleme üretimi için hazır.
- Temiz bir fıstık kabuğu akışı- biyokütle yakıtı, hayvan yatağı veya yem dolgu maddesi, yetiştirme ortamı ve toprak düzenleyici olarak ve ileri işlemler için hammadde olarak kullanılabilir. Yer fıstığı kabukları, dünya çapında yılda 10 milyon tondan fazla olmak üzere, hasat edilen mahsulün ağırlığının kabaca dörtte birini oluşturuyor ve hala tarlalarda geniş çapta yakılıyor veya atık olarak bırakılıyor.
Bu ikinci akış genellikle iş senaryosunun yaşadığı yerdir. Karışık bir kalıntıyı - işlemek için ödeme yapmak yerine temiz bir kabuk fraksiyonunu - satabilen veya yeniden kullanabilen bir müşteri, daha önce uğraşması paraya mal olan bir malzemeden değer elde ediyor ve fıstıkları temizleyen aynı makine bunu yapıyor.
Ayrılmış fıstık çekirdekleri ve fıstık kabukları, harmanlama fanlı WTS0820 mobil tamburlu elek tarafından boşaltılır
Bu konfigürasyonun temel avantajları
- İki ayırma ilkesi, tek geçiş.Tamburun boyutu, hava akışındaki yoğunluk - makine, yalnızca eleme- makinesinin fiziksel olarak çözemediği bir sorunu çözer.
- Çekirdekler korunuyor.Hafif bir spiral tambur artı hava-bazlı ayırma, bölmenin, ürünün bir elek üzerine dövülmesiyle değil, hava akışıyla yapıldığı anlamına gelir.
- Ayarlayın, yeniden inşa etmeyin.Ayarlanabilir hava klapesi çeşit, nem ve kabuk oranındaki değişiklikleri absorbe eder - tek ayar, yeni makine gerekmez.
- Gerçekten mobil.Çekiş cihazı ve dönebilen tekerleklere sahip çekilebilir bir şasi üzerinde maksimum. 1,100 kg, yani bir ünite birkaç metreye veya saha kenarındaki sahalara hizmet eder.
- Düşük işletme maliyeti.2,2 kW toplam tahrik gücü ve ağır elektrik işleri yok - küçük bir jeneratör yeterlidir.
- Özel ağ ve özel hava akışı.Her iki değişken de katalog varsayılanı yerine müşterinin malzemesine göre ayarlanır.
- Servis yapılabilir.Onarım servisi ve 7/24 yedek parça desteğiyle desteklenen basit bir motor-redüktör tahriki ve taşıyıcı makaralar.

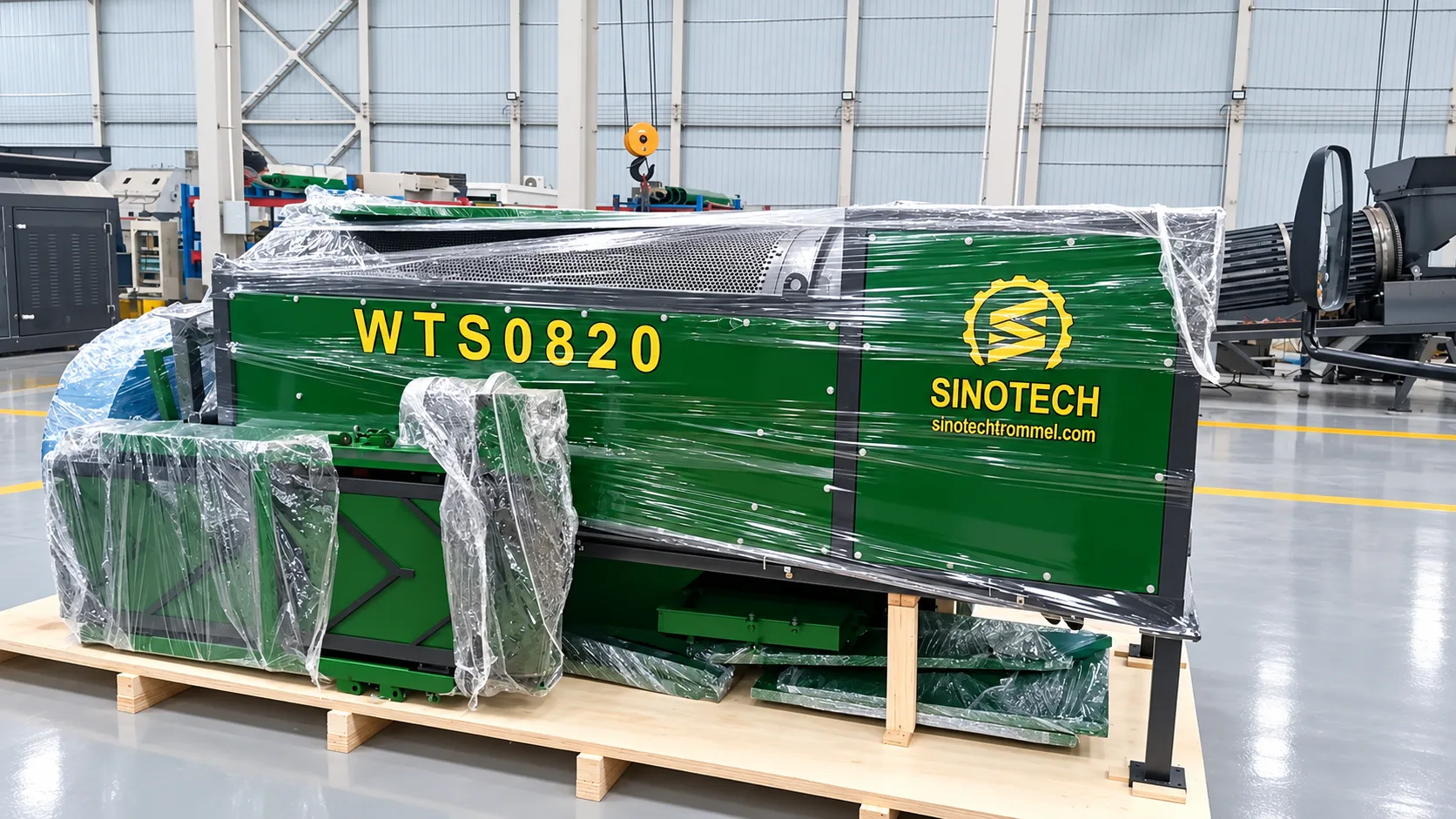

Fransa'ya gönderilmek üzere bir konteynere yüklenen savurma fanlı özel WTS0820 mobil tamburlu elek
Sık sorulan sorular
S: Tamburlu bir elek fıstık çekirdeklerini fıstık kabuklarından gerçekten ayırabilir mi?
C: Tek başına değil. Çekirdekler ve kırık kabuk parçaları sıklıkla aynı boyut aralığına düşer, dolayısıyla açıklık-tabanlı bir ekran her ikisini de geçer ve karışık çıkar. Bu projede tambur, boyuta-tabanlı iş - tozu, ince taneleri ve büyük boyutu - işlerken, entegre bir harmanlama fanı gerçek çekirdeği/kabuğu yoğunluğa göre böler.
S: Daha küçük bir ağ takmak yerine neden bir fan ekleyelim ki?
C: Daha küçük bir ağ yalnızca boyut penceresini daraltır; benzer büyüklükteki iki ürünü ayırmaz. Aynı zamanda körleşmeyi de hızlandırır çünkü lifli kabuk parçaları küçük açıklıkları kapatır ve çekirdekleri ekrana doğru daha sert iter. Hava ayrımı farklı bir fiziksel özellik üzerinde çalışır; dolayısıyla boyutun tek başına başaramadığı durumlarda başarılı olur.
S: Bu makine fıstık çekirdeklerini kıracak mı?
C: Çekirdekleri sağlam tutmak, ilk taslaktan itibaren bir tasarım kısıtlamasıydı. Tambur, malzemeyi fırlatmak yerine ileten düşük-kaldırmalı spiral bıçaklar kullanır ve son ayırma, elek üzerinde mekanik çalkalama yerine hava akışıyla yapılır.
S: WTS0820 saatte ne kadar işlem yapıyor?
C: WTS0820, 2,2 kW toplam güç ve maksimum. 1,100 kg makine ağırlığı ile 5 m² eleme yüzeyinde 20 m³/saat'e kadar derecelendirilmiştir. Yer fıstığı ve kabuklardaki gerçek verim kütle yoğunluğuna, neme ve çekirdek akışının ne kadar temiz olması gerektiğine bağlıdır; dolayısıyla çalışma rakamı kendi malzemeniz üzerinde onaylanır.
S: Yer fıstığı çeşidime ve nem seviyeme göre yapılandırılabilir mi?
C: Evet. Proje başına iki değişken özelleştirilir: tambur ağ açıklığı ve harmanlama fanındaki hava-damper ayarı. Tane büyüklüğü ve kabuk kalınlığı bakımından farklılık gösteren çeşitler, makineyi değiştirmek yerine bu iki değer değiştirilerek ele alınır.
S: Birden fazla siteye hizmet verecek kadar mobil mi?
C: Evet. WTS0820, çekiş cihazı ve dönebilen tekerleklere sahip çekilebilir bir şasi üzerinde bulunur, nakliye sırasında kompakt kalmasını sağlayan katlanabilir menteşeli bir hazne kullanır ve maksimum. 1,100 kg - ağırlığa sahip olur, böylece bir ünite normal bir aracın arkasındaki depolar, depolar ve saha kenarı sahaları arasında hareket edebilir.
S: Makinenin hangi güç kaynağına ihtiyacı var?
C: Toplam tahrik gücü 2,2 kW olduğundan küçük bir jeneratör veya sıradan bir saha beslemesi yeterlidir. Makine uzak konumlarda kullanıldığında önemli olan, özel bir yüksek-güçlü elektrik kurulumuna gerek yoktur.
Soru: Ayrılmış fıstık kabukları ne işe yarar?
C: Temiz bir kabuk akışı, biyokütle yakıtı, hayvan yatağı veya yem dolgu maddesi, yetiştirme ortamı ve toprak düzenleyici olarak kullanılabilir veya daha sonraki işlemler için hammadde olarak satılabilir. Yer fıstığı kabukları, ağırlıkça hasat edilen mahsulün kabaca dörtte birini - dünya çapında yılda 10 milyon tonun üzerinde - oluşturur ve hâlâ tarlalarda geniş çapta yakılıyor veya karışık atık olarak atılıyor.
Bize malzemenizi söyleyin - biz onun etrafındaki ayrımı tasarlayalım
Her özelleştirilmiş tarama projesi katalogdan değil malzemeden başlar. Bu üç şeyi bize gönderin; mühendislerimiz, bu fıstık kabuğu ayırma makinesinin belirtildiği şekilde önerilen bir model, ağ özellikleri, hava-akış ayarı ve fiyat teklifiyle - geri döneceklerdir.
ADIM 1
- Malzemeniz ve ihtiyacınız olan şeyler ayrılmış -, örneğin "çekirdeklerle karıştırılmış fıstık kabukları", "ıslak kompost", "taşlarla birlikte üst toprak".
ADIM 2
- Koşul ve hedef - nem seviyesi ve saatte ulaşmanız gereken çıktı.
ADIM 3
- Site koşulları - mobil veya sabit kurulum ve sitede mevcut olan güç.
